DIY : {kinoy} Ganti klakson keong Avanza S 2005


sumber : kaskus
mo share ah liburan taon baru kemaren....
genti klakson keong di avs 2005

step nya dimulai dr buka bemper
1. buka klip di atas grill.... ada 2 biji

gambar 1

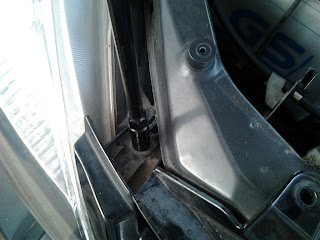

2. buka baut nya pake kunci 10 yg di sisi deket headlamp kiri kanan.... ada 2 biji

gambar 2


3. buka klip di balik spakbor... cara buka nya kaya buka klip grill.... ada 2 biji, 1 nempel di bemper, 1 nempel di dalem spakbor nya
sory ga ada gambar.... soale gelap moto nya

4. tarik karet dalem spakbor nya ke arah ban... di sambungan dalem bemper ama spakbor ada 1 baut..... buka pake obeng kembang....
sory ga ada gambar nya juga

5. buka klip di bagian bawah bemper (bawah foglamp).... ada 3 biji klip nya
sory... yg inih ga ada pic nya juga

6. buka cover bemper kiri kanan.... di balik nya ada baut yg kudu dibuka

gambar 3

7. buka plat nomer.... di balik plat nomer ntuh ada baut yg kudu dibuka juga

gambar 4

8. buka soket foglamp nya.... sory, yg inih juga ga ada pic nya

9. tarik deh bemper nya.... ati2 ama pinggiran kiri kanan nya yah... jangan ampe kena body.... bisa baret

sekarang waktu nya genti klakson
sory juga nih ga ada pic klakson sebelum nya
yg jelas posisi awal ada di balik grill persis....
ogut tes pasang klakson keong langsung konek ke kabel bawaan (ga pake relay).... eh, suara nya koq lumayan.... ga usah pake relay deh

atur posisi klakson keong.... pasang di tempat nya.... baru atur kabel nya
dan inilah posisi klakson keong nya

yg kanan

gambar 5

yg kiri

gambar 6

dr depan ga keliatan kan?

gambar 7

tapi kalo dibandingin ama hella merah + relay yg kepasang di freed ogut sey.... yah kencengan hella ntuh
inih klakson keong seharga 26 rebu doank koq

by kinoy
