{freak_hn} Report penggantian kopling set Aerio

gambar 1 - Dek Laher aka Release Bearing sudah bunyi

Dek Laher dan pilot bearing sudah bunyi semua, diganti 1 set kopling 835rb ori SGP lokal khusus untuk Aerio. Sekalian ganti seal kruk as orisinil 122rb. Kilometer 85000. Ganti di Ari Motor specialis suzuki, sparepart ambil di Sumber Cahaya di BSD Autopart. Ongkos bongkar pasang termasuk amplas flywheel 250rb.

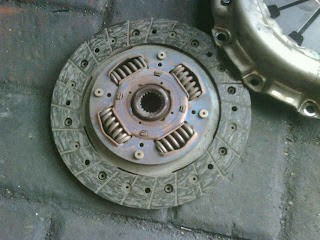

gambar 2 - Kampas kopling abis

gambar 3 - Perbandingan Kampas baru vs lama

gambar 4 - Flywheel sebelum diamplas

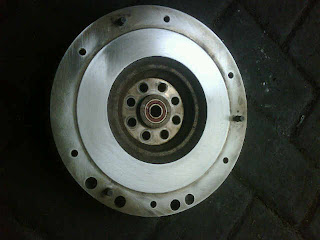

gambar 5 - Setelah diamplas pakai amplas kayu

Pakai amplas kayu, pengerjaan dengan tangan. Ga susah cuman 5 menit kelar, menurut analisa Ari motor dibubut juga ga beda jauh hasilnya karena tidak terlalu kemakan. Bubut saja 150rb. Tapi karena hanya amplas maka 250rb sudah termasuk bongkar pasang.

Hasilnya mantap, koplingnya enteng diinjeknya, tekanan injekan juga merata. Masuk gigi pertama alus banget sampe mati 3x di setiap poldur rumah. Tenaga mesin serasa lebih nyentak, semoga FC bisa terkerek sampe 1:13 permakaian harian.

by freak_hn
